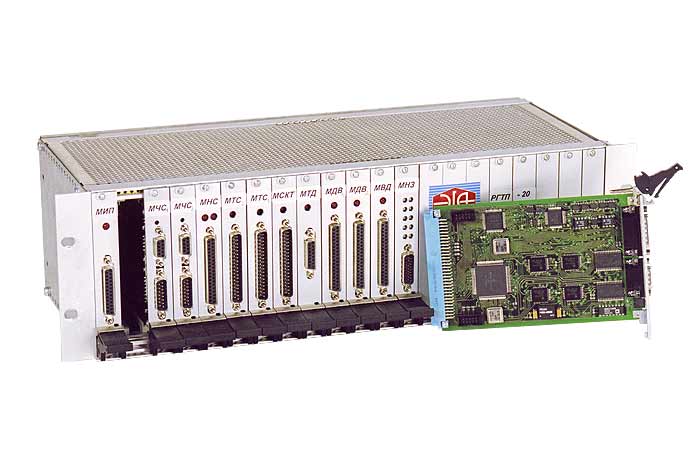

Контроллер программируемый универсальный (далее КПУ) предназначен для управления различными объектами и системами, в том числе и газотурбинным приводом (ГТП) на запуске, стационарных и переходных режимах работы. КПУ является унифицированным модульным устройством и конфигурируется из следующего набора модулей: вторичного питания, микроконтроллера, частотных преобразований, датчиков положения, дискретных сигналов, термопар, нормализаторов (аналоговый), источников тока, верхних усилителей, нижних усилителей , защиты (независимый), силовой, дозирующего клапана

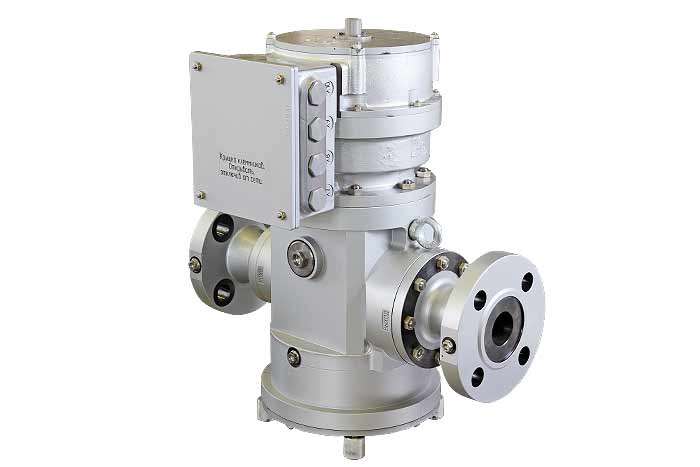

Дозатор газа стационарный ДГС-3 предназначен для подачи дозированного газообразного топлива к форсункам камеры сгорания силовых приводов наземных установок. Управление ДГС-3 осуществляется блоком БУШДМ-1, который в свою очередь управляется ЭЦР. ДГС-3 и БУШДМ-1 входит в систему автоматического управления силовыми приводами газоперекачивающих агрегатов, электростанций и тд.

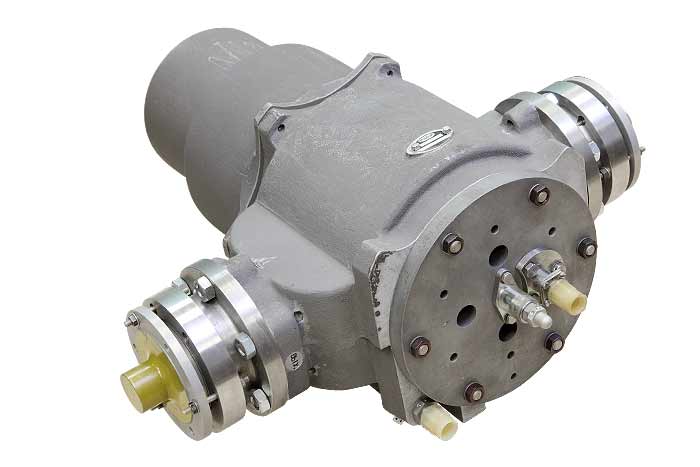

Агрегат предназначен для управления расходом (ограничения) и поддержания заданного давления газа на объектах газотранспортных предприятий ОАО «Газпром», а так же для прекращения подачи газа при аварийных ситуациях. Управление и настройка агрегата осуществляется дистанционно, как с пульта управления ГРС, так и по сотовым или иным телекоммуникационным связям с центральным пультом управления ЛПУ ГРС. Так же агрегат может использоваться для подачи дозированного газообразного топлива к форсункам камеры сгорания силовых приводов наземных установок.

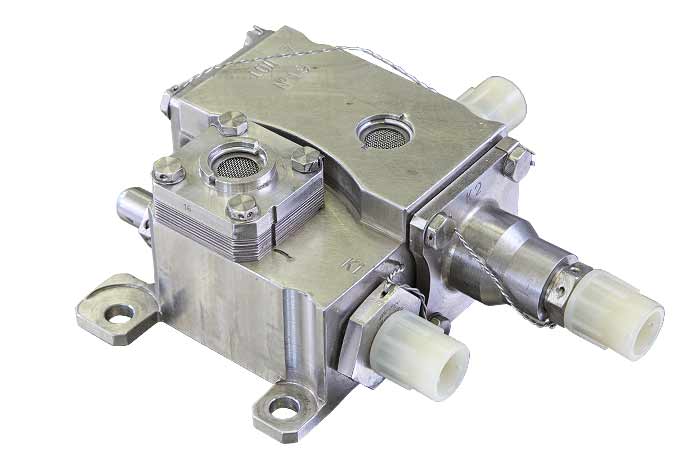

Агрегат СОД (сигнализатор отношения давления) предназначен для формирования релейной пневматической команды, поступающей на пневматические исполнительные механизмы перекладки клапанов (лент) перепуска воздуха газотурбинного двигателя.

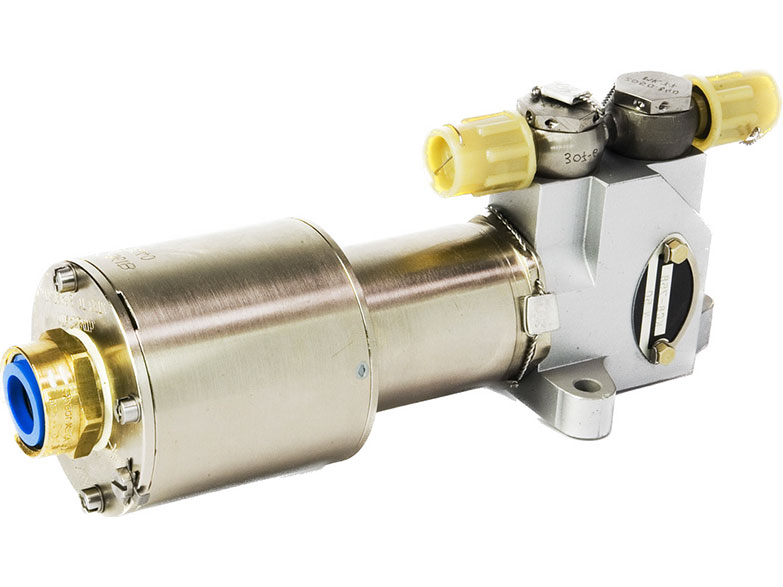

Клапан КСВ-75В предназначен для работы в системах автоматического управления силовых приводов наземных установок или других гидропневматических системах, расположенных во взрывоопасных зонах по уровню или степени взрывозащиты в помещениях классов В-1а, В-1г, содержащих взрывоопасные концентрации смесей газов и паров. Основной задачей клапана является стравливание (подвод) к потребителям воздуха, природного газа, дизельного топлива, масла или керосина по электрической команде. Клапан предназначен для работы во взрывоопасных зонах по уровню или степени взрывозащиты в помещениях классов В-1, В-1а, В-1г, содержащих взрывоопасные концентрации смесей газов и паров с воздухом категории IIА, IIВ,IIС групп смесей Т1-Т4 в соответствии с ГОСТ 12.1.011-78. Информацию и характеристики можно посмотреть тут

Взрывозащищенный стопорный клапан с дистанционным управлением ВСКд-75, предназначен для мгновенной отсечки подачи газа по дискретной внешней управляющей команде. Клапан выполнен в продольном исполнении.

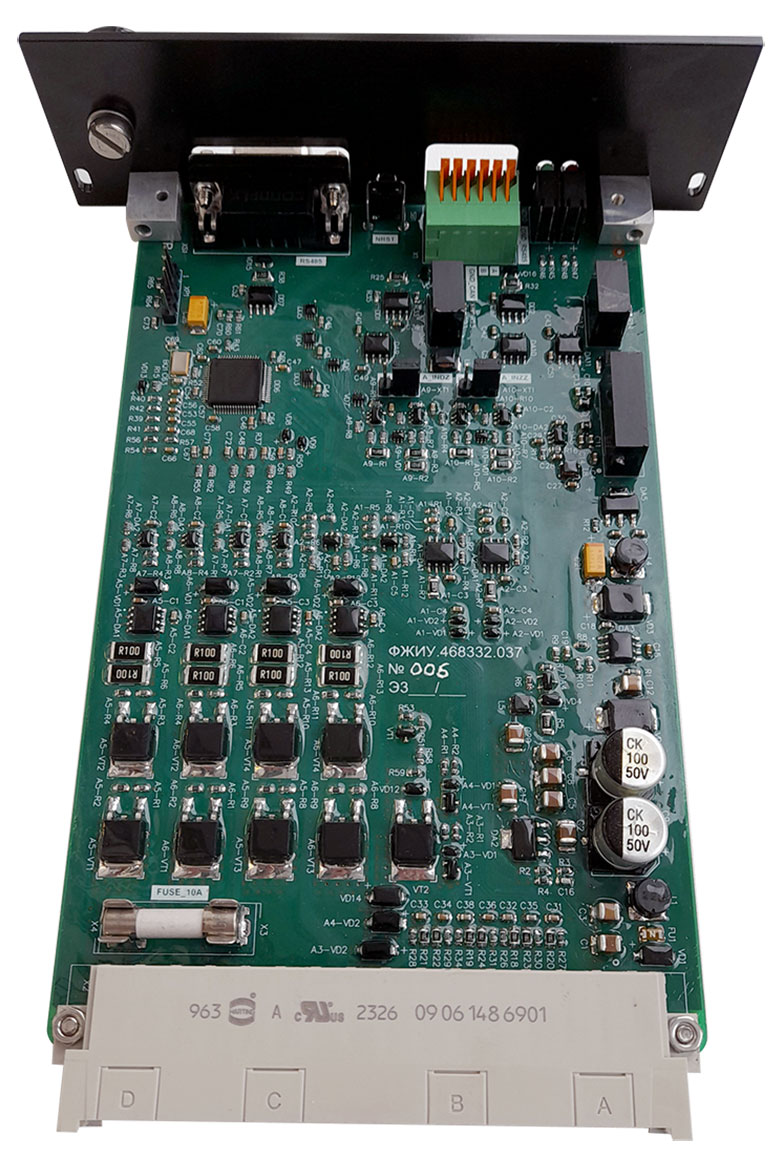

Устройство УР-1 предназначено для управления гидравлическим клапаном, совместно с которым образует замкнутый контур регулирования. В зависимости от сферы применения устройство может работать в качестве позиционного регулятора или регулятора давления.



Устройство поддерживает работу в двух режимах:

управление основным клапаном с помощью двух шаровых клапанов

управление основным клапаном с помощью золотникового клапана



Управление устройством осуществляется с помощью задающего сигнала от САУ верхнего уровня, действительного сигнала от основного гидравлического клапана и внутренних настроек устройства.



ХАРАКТЕРИСТИКИ:

19-дюймовая съемная плата 8 TE x 3 HE;

совместимость с клапанами различных моделей и типоразмеров;

поддержка различных диапазонов выходных аналоговых сигналов;

8 настраиваемых задаваемых значений, выбираемых цифровым способом;

2 варианта ограничения нарастания и спада импульса задаваемого значения;

основной настраиваемый ПИ-регулятор с частотой работы 20 кГц;

контроль процесса регулирования;

возможность вывода различных внутренних параметров устройства на 2 аналоговых выхода;

встроенная система контроля состояния устройства;

опциональная возможность подключения в системы управления.



по интерфейсу RS-485 (протокол Modbus RTU)

Рабочее напряжение		24В
Ток потребления без нагрузки		150мА
Рабочее напряжение клапана		18-36В
Выходной ток на клапан		<3А
Цифровые входы		0/24 В Точка переключения: ≈5В
Аналоговые входы	U I	0-10В, ±10В (10кОм) 4-20мА, 0-20мА, ±20мА ( 91 Ом)
Цифровые выходы		с активным низким уровнем, <500мА
Аналоговые выходы	U I	0-10В, ±10В 4-20мА, 0-10мА, ±10мА
Рабочий выход (электромагнит Y3)		<3А
Рабочий выход (пропорциональные электромагниты Y1,Y2)		<3А
Опорное напряжение	U I	10В <15мА
Подключение		48-конт. Разъём DIN EN 60603-2 (DIN 41612, F)
Температура окружающей среды		-20 до 70 ˚С
Габариты		Плата: 100мм х 160мм, DIN 41494 Панель: 3HE x 8TE (128,4мм х 40.3мм)

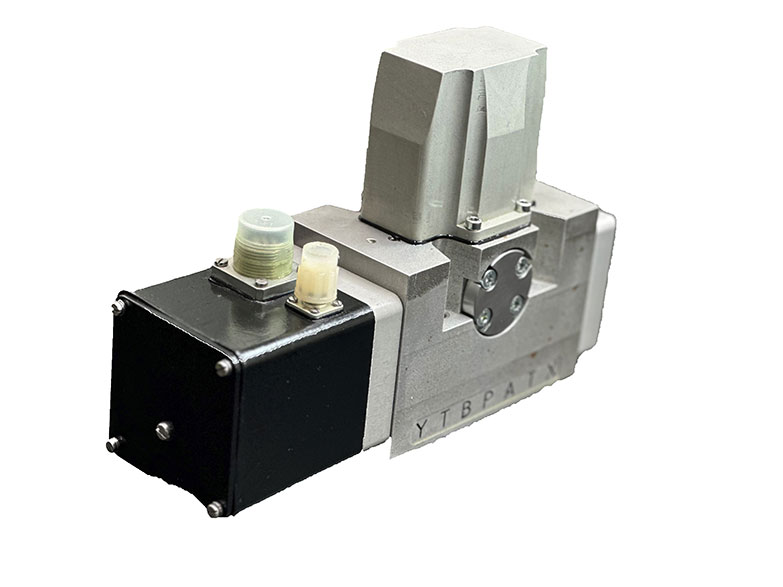

Незаменимое решение для гидравлических систем, требующих особой точности позиционирования при высокой скорости срабатывания. Информацию и характеристики можно посмотреть тут

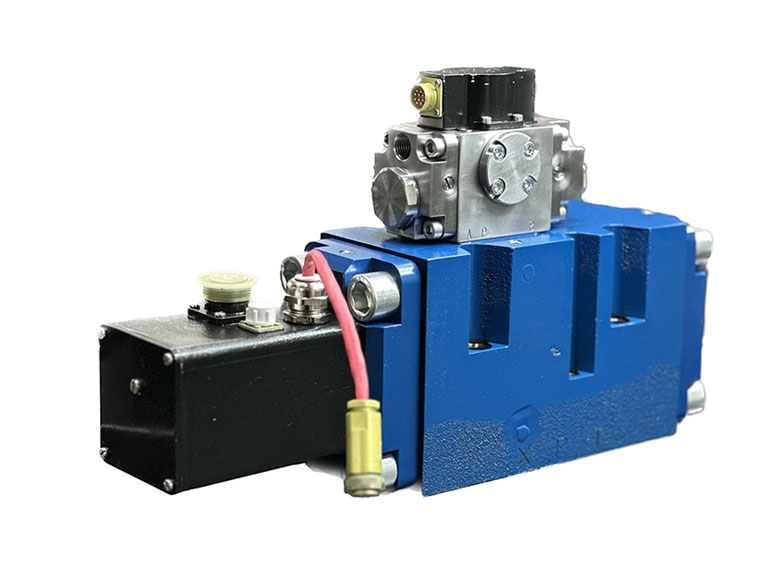

Незаменимое решение для гидравлических систем, требующих особой точности позиционирования при высокой скорости срабатывания. Предназначен для использования в гидравлических системах с требованиями по высокой скорости срабатывания при больших значениях регулируемого расхода. Информацию и характеристики можно посмотреть тут
